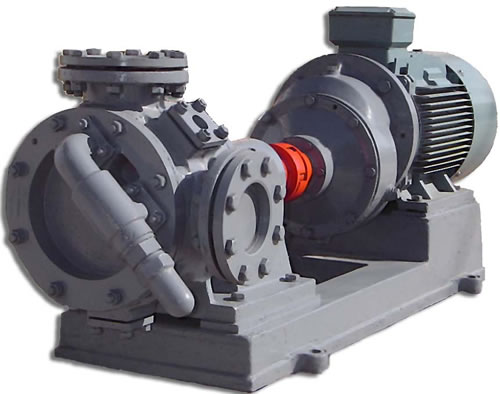

| LBN800-XL |
 |
| LBN800-XL基本 参数表 |
 |
LBN850/0.3 |
LBN810/0.6 |
LBN1200/0.6 |
| 进出口通径 mm |
100 |
100 |
100 |
| 额定流量 L/min |
850 |
810 |
1200 |
| 额定转速 r/min |
388 |
388 |
584 |
| 额定压力 Mpa |
0.3 |
0.6 |
0.6 |
| 最大工作压力 Mpa |
0.5 |
0.9 |
0.9 |
| 吸入真空度 mmHg |
720 |
720 |
720 |
| 电机型号 |
Y160L-6-B35 |
Y180L-6-B35 |
Y160L-4-B35 |
| 功率 KW |
11 |
15 |
15 |
| 输送介质粘度 cst |
20-1600 |
20-1600 |
20-1500 |
输送介质
最高温度 °C |
320 |
320 |
280 |
| 外形尺寸(长x宽x高) |
1648×475×475 |
1668×475×475 |
1648×475×475 |
| 总重量 Kg |
465 |
503 |
465 | |
| |
| LBN800-XL安装尺寸 |
 |
|
|
| LBN800-XL安装尺寸表 |
| |
LBN850/0.3 |
LBN810/0.6 |
LBN1200/0.6 |
| A |
485 |
508 |
340 |
| B |
435 |
458 |
290 |
| C |
230 |
230 |
230 |
| D |
190 |
190 |
190 |
| E |
540 |
540 |
570 |
| F |
297 |
297 |
297 |
| G |
825 |
900 |
840 |
| H |
1629 |
1730 |
1640 |
| I |
310 |
310 |
340 | | |
