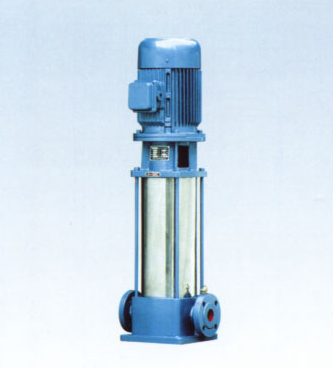

1、DL型泵为立式结构，其吸入口位于进水段上(泵的下部)，吐出口位于出水段上(泵的上部)，均呈水平方向布置。可根据使用扬程的需要增减水泵级数。根据安装使用不同，进出口夹角可选用0°、90°、180°、270°四个方位,以调整吐出口的安装位置(若无特别说明，本公司将按进出口夹角180°出厂)。
2、DL型泵的主要零件有：进水段、中段、出水段、填料体、叶轮、导叶、出水段导叶、轴、轴承、轴套、平衡鼓、平衡套、连接架等。
3.  进水段、中段、出水段、导叶、出水段导叶、填料体均为铸铁制成，共同形成泵的工作室。
4.  叶轮为铸铁制成，液体沿轴向单侧进入，由于叶轮前后受压不等，会存在轴向力，此轴向力绝大部分由平衡鼓来平衡，而小部分残余轴向力由轴上端的球轴承来承受。
5.  轴为优质碳钢制成，中间装有叶轮、平衡鼓和轴套，用键和轴套螺母固定在轴上组成为转子部件。轴的一端装有下轴套，与塑料轴承相配合，另一端装有球轴承，借以支承转子部件。其上安装联轴器部件与电机直接连接。
6.  平衡鼓、平衡套两者组成泵的平衡装置，磨损后可以更换。
7.  轴封不仅能用软填料，而且可与机械密封互换，当用软填料密封时，轴套磨损后可以更换。
轴封为机械密封时，采用平衡室内的压力水进行润滑和冷却。
轴封为填料密封时，出水段上的,3/8"软管接头，用于把填料体中漏出的水通过软管排放到地沟里，以保持水泵周围场地的整洁。

8   泵上端轴承采用二硫化铝润滑脂润滑。

DL、DLR型系列泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80°C，DLR型介质使用温度不超过120°C。
