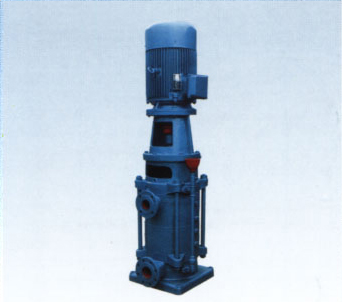

DL、DLR系列立式多级离心泵（低转速n=1450r/min）是本厂根据高层建筑给水市场的实际需要和国家消防局GB 6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型新品。供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。同一台泵的出口可设1～5个出口。

本系列泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；该泵采用立式分段式结构，且运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。



主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。DL型立式多级离心泵介质使用温度不超过80℃，DLR型介质使用温度不超过120℃

       1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；
       2、泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；
       3、介质使用温度-15℃～120℃;
       4、最大系统工作压力≤2.5MPa;
       5、周围环境温度应低于40℃,相对湿度低于95%。

       DL型泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由
        定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、
        平衡套等，磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝
        大部分由平衡鼓来承担，其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用
        填料或机械密封，用户可根据需要选择。
               泵旋转方向从驱动端向下看为逆时针方向转动。
       1、泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
       2、泵的吸入口和出水口在同一中心线上，简化管路的连接；
       3、根据实际情况，泵的进出口可装配成90°、180°、270°不同的方向；
       4、根据实际情况，泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程；

DL立式多级离心泵性能参数及外形尺寸

型号 级数 流量 扬程 转速 功率 效率 必需汽蚀余量 外形尺寸 重量 (m3/h) (M) (r/min) (kw) (%) (M) H H2 H3 Kg   40DL(R)6.2-11.2 2 4.9 6.2 7.4 23.6 1450 1.5 37 40 39 3.19 938 170 / 152 3 35.4 2.2 1043 230 154 169 4 47.2 3 1103 290 214 186 5 59 4 1183 350 274 203 6 70.8 4 1243 410 334 220 7 82.6 5.5 1378 470 394 237 8 94.4 5.5 1438 530 454 254 9 106.2 7.5 1538 590 514 271 10 118 7.5 / / / / 11 129.8 7.5 / / / / 12 141.6 11 / / / /   50DL(R)12.6-12.2 2 9 12.6 16.2 24.4 1450 3 50 54 52 2.58 2.66 3.16 1084 189 / 15.3 3 36.6 3 1152 257 179 18 4 48.8 4 1240 325 247 23.1 5 61 5.5 1383 393 315 33 6 73.2 5.5 1451 461 383 24 7 85.4 7.5 1559 529 451 15 8 97.6 7.5 1629 597 519 18 9 109.8 11 1780 665 587 22 10 122 11 / / / /   65DL(R)30-16 2 18 30 35 32 1450 5.5 56 62 60 2.41 2.82 3.03 1306 199 / 349 3 48 7.5 1426 279 177 390 4 64 11 1591 359 257 460 5 80 15 1716 439 337 509 6 96 15 1796 519 417 537 7 112 18.5 1901 599 497 603 8 128 22 2021 679 577 639 9 144 22 2101 759 657 667 10 160 30 / / / 720 型号 级数 流量 扬程 转速 功率 效率 必需汽蚀余量 外形尺寸 重量 (m3/h) (M) (r/min) (kw) (%) (M) H H2 H3 Kg   80DL(R)50-20 2 32.4 50 65.2 40 1450 11 60 70 66 2.2 2.5 2.8 1515 277 / 461 3 60 15 1649 366 235 522 4 80 22 1865 455 315 608 5 100 30 2030 544 395 728 6 120 30 2120 633 475 768 7 140 37 2270 722 555 822 8 160 45 2385 811 635 898 9 180 45 2475 900 715 938 10 200 55 / / / /   100DL(R)72-20 2 50.4 72 86.4 40 1450 15 62 72 71 2.2 2.8 3.1 1616 293 / 521 3 60 18.5 1784 396 220 599 4 80 30 1932 499 232 727 5 100 37 2060 602 426 781 6 120 37 2248 705 529 821 7 140 45 2421 808 632 897 8 160 55 2524 911 735 1044 9 180 55 2677 1014 838 1084 10 200 75 / / / /   100DL(R)100-20 2 72 100 126 40 1450 18.5 65 72 70 2.9 3.5 4.4 1616 293 / 554 3 60 30 1784 396 220 687 4 80 37 1932 499 323 746 5 100 45 2060 602 426 827 6 120 55 2248 705 529 979 7 140 75 2421 808 632 1159 8 160 75 2524 911 735 1204 9 180 90 2677 1014 838 1354 10 200 90 / / / / 型号 级数 流量 扬程 转速 功率 效率 必需汽蚀余量 外形尺寸 重量 (m3/h) (M) (r/min) (kw) (%) (M) H H2 H3 Kg   150DL(R)150-20 2 108 150 180 40 1450 30 75 80 78 2.2 2.8 2.7 1680 315 / 569 3 60 37 1840 430 260 707 4 80 45 2020 545 375 771 5 100 55 2260 600 490 857 6 120 75 2445 775 605 1060 7 140 75 2610 890 720 1245 8 160 90 2725 1005 835 1295   150DL(R)160-25 2 108 160 180 40 1450 37 72 76 73 3.1 3.5 3.8 1995 350 / 873 3 60 55 2235 480 235 1086 4 80 75 2435 610 338 1291 5 100 90 2615 740 441 1466 6 120 110 2900 870 544 1633 7 140 132 3075 1000 647 1803 8 160 132 3210 1130 750 1873 9 180 160 3340 1260 853 2003   200DL(R)300-20 2 210 300 360 40 1450 55 70 79 78 4.2 5 5.5 2010 425 / 983 3 60 75 2320 755 355 1196 4 80 110 2660 725 505 1845 5 100 132 2860 875 655 1975 6 120 160 3010 1025 805 2120     2 180 288 324 60 1450 75 71.2 77.9 76.9 3 3.7 4.4 2185 425 / / 3 90 110 2355 575 355 / 4 120 132 2795 725 505 / 5 150 160 2945 875 655 / 6 180 200 3095 1025 805 /
