一

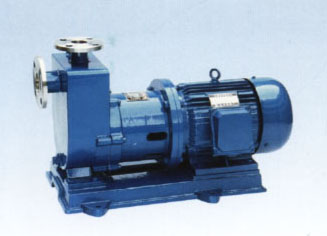

ZW型自吸式无堵塞排污泵，是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、适用范围：
适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
1.环境温度≦50℃，介质温度≦80℃特殊要求可达200.℃
2.介质PH值铸铁材质为6-9，不锈钢为2-13.
3.介质重度不超过1240千克/m3
4.自吸高度不能超过规定值4.5-5.5米，吸入管长度为≦10米。
5.通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。
三、产品优点：
1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。
2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。
四、技术参数：
流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。
五、型号意义：
六、故障与排除
|
故 障 |
原 因 |
排除方法 |
|
泵不出水 |
1.泵体内未加储液或储液不足
2.吸入管路漏气
3.电压过低
4.吸程太高或吸入管路太长
5.机械密封泄漏过大 |
1.加足
2.消除管路漏气现象
3.调整电压
4.降低吸程或縮短管路
5.修理或更換 |
|
泵出水不足 |
1.因使用不当，叶轮流道或吸入管路被堵塞
2.叶轮磨损严重
3.功率不足转速太低 |
1.消除堵塞物
2.更換叶轮
3.调蝥至额定转速 |
|
泵矂音、振动过大 |
1.底脚不稳 ，
2.轴承磨损严重
3.泵与电机主轴不同轴 |
1.加固
2.更換轴承
3.调整同轴度 |
|
轴承溫度过高 |
1.润滑脂变质或干燥
2.轴承损坏 |
1.更換润滑脂
2.更換 |
|
泵泄漏 |
1.眹接螺栓松动
2.密封件磨頻 |
1.固紧
2.更換 |
一、ZW型自吸式无堵塞排污泵性能参数
|
型号 |
流量
（m3/h） |
扬程（m） |
功率（km） |
转速（r/min） |
效率（%） |
汽蚀余量（m） |
自吸高度（m） |
自吸时间（min/5m) |
重量（kg) |
|
|
25ZW8-15 |
8 |
15 |
2.2 |
2900 |
45 |
2.0 |
5.5 |
3 |
100 |
|
|
32ZW5-20 |
5 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
32ZW10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
32ZW9-30 |
9 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
|
40ZW10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
40ZW20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
40ZW15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
|
50ZW10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
50ZW20-12 |
20 |
12 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
|
50ZW15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
|
50ZW20-35 |
20 |
35 |
5.5 |
2900 |
48 |
2.5 |
5.5 |
3 |
150 |
|
|
65ZW30-18 |
30 |
18 |
4 |
1450 |
45 |
2.5 |
5.5 |
3 |
200 |
|
|
65ZW25-30 |
25 |
30 |
5.5 |
2900 |
50 |
3.0 |
5.5 |
3 |
200 |
|
|
65ZW25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
|
65ZW40-25 |
40 |
25 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
|
65ZW65-25 |
65 |
25 |
11 |
2900 |
52 |
3.0 |
5.5 |
2 |
240 |
|
|
80ZW40-16 |
40 |
16 |
4 |
1450 |
50 |
3.0 |
5.0 |
3 |
240 |
|
|
80ZW40-25 |
40 |
25 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
|
80ZW25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
|
80ZW65-25 |
65 |
25 |
11 |
2900 |
52 |
3.0 |
5.5 |
2 |
240 |
|
|
80ZW80-35 |
80 |
35 |
15 |
2900 |
45 |
3.0 |
5.5 |
3 |
285 |
|
|
80ZW80-35 |
80 |
35 |
15 |
1450 |
50 |
3.0 |
5.5 |
2 |
450 |
|
|
80ZW50-60 |
50 |
60 |
22 |
2900 |
55 |
3.0 |
5.0 |
3 |
340 |
|
|
100ZW100-15 |
100 |
15 |
7.5 |
1450 |
50 |
4.0 |
5.5 |
3 |
300 |
|
|
100ZW80-20 |
80 |
20 |
7.5 |
1450 |
53 |
4.0 |
5.5 |
3 |
300 |
|
|
100ZW100-20 |
100 |
20 |
11 |
1450 |
53 |
4.0 |
5.5 |
3 |
340 |
|
|
100ZW100-30 |
100 |
30 |
22 |
2900 |
53 |
4.0 |
5.5 |
2 |
510 |
|
|
125ZW120-20 |
120 |
20 |
15 |
1450 |
55 |
4.5 |
5.5 |
2 |
500 |
|
|
150ZW180-14 |
180 |
14 |
15 |
1450 |
60 |
5.0 |
5.5 |
3.5 |
500 |
|
|
150ZW180-20 |
180 |
20 |
22 |
1450 |
60 |
5.0 |
5.0 |
3 |
570 |
|
|
150ZW180-30 |
180 |
30 |
37 |
1450 |
65 |
5.0 |
5.0 |
3 |
680 |
|
|
150ZW180-38 |
180 |
38 |
55 |
1450 |
45 |
5.0 |
6.0 |
3.5 |
800 |
|
|
200ZW280-14 |
280 |
14 |
22 |
1450 |
65 |
5.0 |
5.0 |
3 |
700 |
|
|
200ZW280-28 |
280 |
28 |
55 |
1450 |
55 |
4.0 |
5.2 |
3 |
940 |
|
|
250ZW420-20 |
420 |
20 |
55 |
1450 |
61 |
6.0 |
4.5 |
2.5 |
1150 |
|
|
300ZW800-14 |
800 |
14 |
55 |
1450 |
65 |
6.0 |
4.5 |
2.5 |
1400 |
|
| |
二、性能曲线
一、起动前的准备与运行
1、检査泵底座、联轴器、轴承座等连接部位的紧固件有否松动？如有松动应固紧。2、用手转动联轴器是否有卡带或异声等现象？
3、打开泵上方的加水阀门.加入储液水不少于泵体容积的三分之二，关闭阀门。以后开机不需再灌引水
4、接上电源试转一下，从电机端看，为顺时针转向。（严禁反转）
5、开机工作，观察泵运行是否正常？若有异常现象，应找出原因，加以排除。
二、ZW型自吸式无堵塞排污泵（安装尺寸）
