G型单螺杆泵

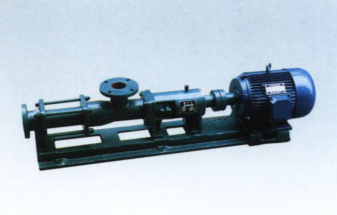

单螺杆是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
　　由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6Mpa,扬程60m(清水),自吸高度一般在2m-3m以上。
　　因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。
　　传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。
　　这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

螺杆泵是一种容积式泵，主要工作部件由定子和转子组成。转子是一个具有大导程，大齿高和小螺纹内径的螺杆，而定子是一个具有双头螺线的弹性衬套，相互配合的转子和定子形成了互不相通的密封腔当转子在定子内转动时，密封空腔沿轴向由泵的吸入端向排出端方向运动，介质在空腔内连续地由吸入端输向排出端。

　1电机(减速电机) 2直联支架 3传动轴 4吸入口 5连轴杆 6万向节 7定子 8转子 9排出体

金封螺杆泵的特点：
    1. 定子与转子接触形成的螺旋密封线，将吸入腔与排出腔(压力腔)完全分开，使泵具有阀门的隔断作用。

    2. 可实现液、气、固体的多相混输。
    3. 和其他形式的泵相比有更高吸上能力（可达8.5米)。
    4. 泵内流体流动时容积不发生变化，没有湍流、搅动和脉动。
    5. 弹性定子形成的容积腔能有效地降低输送含固体颗粒介质时的磨耗。
    6. 输送介质粘度可达50,000mPas，含固量可达40%。
    7. 流量和转速成正比借助调速器可实现流量的调节。
    8. 可实现恒压控制及防干运行保护。

型号说明:

结构图:


1	出料腔	2	拉杆	3	螺杆胶套	4	螺杆轴	5	万向节总成	6	吸入口体
7	连节轴	8	填料器	9	填料压盖	10	轴承座	11	轴承盖	12	电机
13	连轴器	14	轴套	15	轴承	16	传动主轴	17	底座

性能参数

固定转速时的性能参数

型号	流量 (m³/h)	压力 (Mpa)	允许最高转数 (r/min)	电机功率 (kw)	必需汽蚀余量 (m)	进口法兰通径 (mm)	出口法兰通径 (mm)	允许颗粒直径 (mm)	允许纤维长度 (mm)
G20-1	0.8	0.6	960	0.75	4	25	25	1.5	25
G20-2		1.2		1.5
G25-1	2	0.6	960	1.5		40	32	2	30
G25-2		1.2		2.2
G30-1	5	0.6	960	2.2		50	40	2.5	35
G30-2		1.2		3
G35-1	8	0.6	960	3		65	50	3	40
G35-2		1.2		4
G40-1	12	0.6	960	4		80	65	3.8	45
G40-2		1.2		5.5
G50-1	14	0.6	720	5.5	4.5	100	80	5	50
G50-2		1.2		7.5
G60-1	22	0.6	720	11	5	125	100	6	60
G60-2		1.2		15
G70-1	38	0.6	720	11		150	125	8	70
G70-2		1.2		18.5
G85-1	56	0.6	630	15		150	150	10	80
G85-2		1.2		30
G105-1	100	0.6	500	30		200	200	15	110
G105-2		1.2		55
G135-1	150	0.6	400	45		250	250	20	150
G135-2		1.2		90

单级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号	压力0.3Mpa			压力0.6Mpa			可调转数
型号	转数 (r/min)	流量 (m³/h)	电动机功率 (kw)	转数 (r/min)	流量 (m³/h)	电动机功率 (kw)	转数 (r/min)	流量 (m³/h)	电动机功率 (kw)
G20-1	960	0.96	0.75-6级	960	0.8	0.75-6级	125～1250	0.1～1.5	1.1
	720	0.8	0.55-8级	720	0.5	0.75-8级
	510	0.4	0.55-4级/齿轮箱	510	0.3	0.75-4级/齿轮箱
G25-1	960	2.4	0.75-6级	960	2	1.5-6级	125～1250	0.1～3	1.5
	720	1.5	0.55-8级	720	1.27	1.1-8级
	510	1.08	0.55-4级/齿轮箱	510	0.9	1.1-4级/齿轮箱
G30-1	960	3.6	1.5-6级	960	3	2.2-6级	125～1250	0.2～4	2.2
	720	2.28	1.1-8级	720	1.9	1.5-8级
	510	1.63	1.1-4级/齿轮箱	510	1.35	1.5-4级/齿轮箱
G35-1	720	4.8	2.2-8级	720	4.04	3-8级	125～890	0.3～5	3
	510	3.36	1.5-4级/齿轮箱	510	2.8	2.2-4级/齿轮箱
	380	1.92	1.1-4级/齿轮箱	380	1.60	1.5-4级/齿轮箱
G40-1	510	6.8	2.2-4级/齿轮箱	510	5.6	3-4级/齿轮箱	125～890	0.3～10	4
	380	5.1	1.5-4级/齿轮箱	380	4	2.2-4级/齿轮箱
	252	2.65	1.1-6级/齿轮箱	252	2.2	1.5-6级/齿轮箱
G50-1	510	13.8	4-4级/齿轮箱	510	11.5	5.5-4级/齿轮箱	80～750	1～18	5.5
	380	10.2	4-4级/齿轮箱	380	7.5	5.5-4级/齿轮箱
	252	5.6	3-6级/齿轮箱	252	4.4	5.5-6级/齿轮箱
G60-1	510	20.8	7.5-4级/齿轮箱	510	16	11-4级/齿轮箱	63～630	1～20	11
	380	15.6	7.5-4级/齿轮箱	380	12	11-4级/齿轮箱
	252	7.8	5.5-6级/齿轮箱	252	6	7.5-6级/齿轮箱
G70-1	510	26	11-4级/齿轮箱	510	20	11-4级/齿轮箱	56～560	1～22	11
	380	17	7.5-4级/齿轮箱	380	13	11-4级/齿轮箱
	252	9.1	7.5-6级/齿轮箱	252	7	7.5-6级/齿轮箱
G85-1	380	32	11-4级/齿轮箱	380	25	15-4级/齿轮箱	37～370	2～24	15
	252	21	7.5-6级/齿轮箱	252	16	11-6级/齿轮箱
	189	11	5.5-8级/齿轮箱	189	8	11-8级/齿轮箱
G105-1	380	80	15-4级/齿轮箱	380	65	22-4级/齿轮箱	29～290	3～50	22
	252	44	15-6级/齿轮箱	252	34	22-6级/齿轮箱
	189	29	11-8级/齿轮箱	189	22	15-8级/齿轮箱
G135-1	380	132	37-4级/齿轮箱	380	120	45-4级/齿轮箱	18～180	3～56	45
	252	95	30-6级/齿轮箱	252	80	37-6级/齿轮箱
	189	65	18.5-6级/齿轮箱	189	53	30-8级/齿轮箱

双级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号	压力0.8Mpa			压力1.2Mpa			可调转数
型号	转数 (r/min)	流量 (m³/h)	电动机功率 (kw)	转数 (r/min)	流量 (m³/h)	电动机功率 (kw)	转数 (r/min)	流量 (m³/h)	电动机功率 (kw)
G20-2	960	0.96	1.5-6级	960	0.8	1.5-6级	125～1250	0.1～1.5	1.5
	720	0.8	1.1-8级	720	0.5	1.5-8级
	510	0.4	1.1-4级/齿轮箱	510	0.3	1.1-4级/齿轮箱
G25-2	960	2.4	1.5-6级	960	2	2.2-6级	125～1250	0.1～3	2.2
	720	1.5	1.1-8级	720	1.27	1.5-8级
	510	1.08	1.1-4级/齿轮箱	510	0.9	1.5-4级/齿轮箱
G30-2	960	3.6	3-6级	960	3	3-6级	125～1250	0.2～4	3
	720	2.28	1.5-8级	720	1.9	2.2-8级
	510	1.63	1.5-4级/齿轮箱	510	1.35	2.2-4级/齿轮箱
G35-2	720	4.8	3-8级	720	4.04	4-8级	125～890	0.3～5	4
	510	3.36	2.2-4级/齿轮箱	510	2.8	3-4级/齿轮箱
	380	1.92	1.5-4级/齿轮箱	380	1.60	2.2-4级/齿轮箱
G40-2	510	6.8	4-4级/齿轮箱	510	5.6	5.5-4级/齿轮箱	125～890	0.3～10	5.5
	380	5.1	3-4级/齿轮箱	380	4	4-4级/齿轮箱
	252	2.65	2.2-6级/齿轮箱	252	2.2	3-6级/齿轮箱
G50-2	510	13.8	5.5-4级/齿轮箱	510	11.5	7.5-4级/齿轮箱	80～750	1～18	7.5
	380	10.2	4-4级/齿轮箱	380	7.5	5.5-4级/齿轮箱
	252	5.6	3-6级/齿轮箱	252	4.4	5.5-6级/齿轮箱
G60-2	510	20.8	15-4级/齿轮箱	510	16	15-4级/齿轮箱	63～630	1～20	15
	380	15.6	11-4级/齿轮箱	380	12	15-4级/齿轮箱
	252	7.8	7.5-6级/齿轮箱	252	6	11-6级/齿轮箱
G70-2	510	26	15-4级/齿轮箱	510	20	18.5-4级/齿轮箱	56～560	1～22	18.5
	380	17	11-4级/齿轮箱	380	13	15-4级/齿轮箱
	252	9.1	11-6级/齿轮箱	252	7	11-6级/齿轮箱
G85-2	380	32	18.5-4级/齿轮箱	380	25	22-4级/齿轮箱	37～370	2～24	22
	252	21	15-6级/齿轮箱	252	16	18.5-6级/齿轮箱
	189	11	15-8级/齿轮箱	189	8	15-8级/齿轮箱
G105-2	380	80	30-4级/齿轮箱	380	65	37-4级/齿轮箱	29～290	3～50	37
	252	44	30-6级/齿轮箱	252	34	30-6级/齿轮箱
	189	29	22-8级/齿轮箱	189	22	22-8级/齿轮箱
G135-2	380	132	55-4级/齿轮箱	380	120	75-4级/齿轮箱	18～180	3～56	75
	252	95	55-6级/齿轮箱	252	80	75-6级/齿轮箱
	189	65	37-8级/齿轮箱	189	53	45-8级/齿轮箱

单、双级水煤浆工作泵的性能参数

泵型	流量 (m³/h)	工作压力(Mpa)	转数(r/min)	齿轮减速配套调速电机(kw)
G30-2	～1	1.2	30～300	YCT160/4A-2.2
G35-2	～2	1.2	30～300	YCT160/4A-2.2
G40-2	～3	1.2	30～280	YCT160/4A-3
G50-1	～4.5	0.6	28～280	YCT180/4A-4
G50-2	～4.5	1.2	28～280	YCT200/4A-5.5
G60-1	～6.5	0.6	25～250	YCT200/4A-5.5
G60-2	～6.5	1.2	25～250	YCT200/4B-7.5
G70-1	～8	0.6	25～250	YCT200/4B-7.5
G85-1	～12.5	0.6	18～180	YCT225/4A-11
G105-1	～20	0.6	14～140	YCT225/4B-15
G135-1	～35	0.6	10～100	YCT250/4B-22

说明：
1、以上性能参数是常温清水试验时的试验数据；
2、对于不同的介质、不同的转速，性能参数都将变化，其流量值与浓度、粘度成反比，与转速成正比；
3、用户必须根据使用要求、输送介质的状况、选型原则选择泵的类型，或者和本公司技术部门协商来决定泵的类型。
4、对于水煤浆泵传动形式为齿轮调速配套电磁调速电机或机械无级变速电机，流量随转速变化无级可调。
